Ventilated Facade System

Ventilated Facade System (Open Joint System)

일반 태양광 모듈은 기본적으로 온도가 상승할수록 효율이 낮아지는 특성을 갖고 있습니다. 결정질 실리콘 모듈에 비해 낮은 온도계수를 가진 CIGS 모듈은 상대적으로 우수한 성능을 보유하고 있지만, CIGS 태양광 모듈의 효율을 더욱 높이기 위해서 모듈 후면과 내부 구조물 사이 공간에 환기가 가능한 설치공법인 VFS(Ventilated Facade System) 또는 Open Joint System이 적용되고 있습니다.

VFS 의 개요

VFS 란 외장패널의 Joint 부위를 코킹처리하지 않고 Open 시켜 내부공간의 공기가 환기되도록 하는 공법으로 여러 가지 장점이 있으며, 외단열이 점차 중요해 지고 있는 상황에 발맞추어 일반외장재의 시공에서도 그 적용이 확대되고 있는 공법입니다.

VFS 의 장점
  • 내부에 발생한 결로수가 쉽게 제거되고 철재 하지구조물의 부식이 방지되어 건물의 내구성이 증대
  • 코킹부위 부착된 먼지가 빗물의 타고 흘러내리며 발생하는 오염방지, 깨끗한 외관 유지 및 청소비용 절약
  • 패널 표면의 오염으로 인한 솔라패널의 효율저하 방지
  • 내부와 외부사이의 압력을 균일하여 유지 하여 조인트 틈새로 유입되는 우수 최소화
  • Closed Joint System에서 코킹 불량 시 발생할 수 있는 압력 차이에 의한 수분 침투 방지
  • 여름철 외부열의 유입을 막고 겨울철 에너지 손실을 줄여 주는 완충공간에 의한 건물에너지 부하 절감 효과

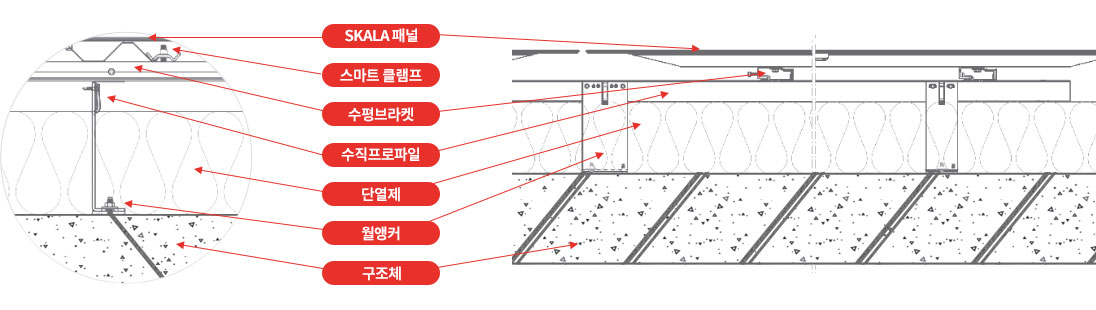

VFS 개념도
Open Joint & Closed Joint 비교

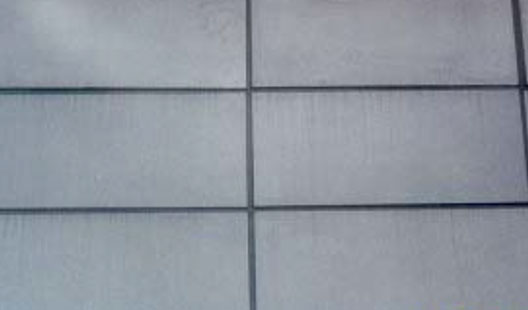

  • Open Joint

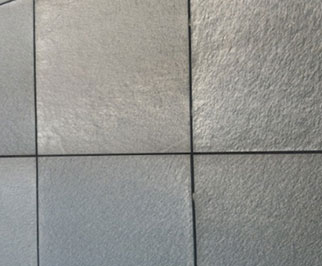

  • Closed Joint

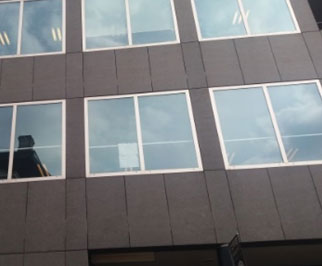

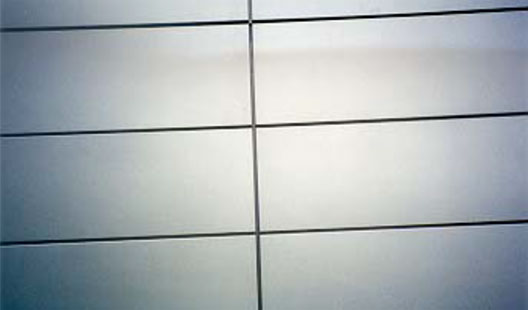

일반 외장재 VFS 적용 사진
