PowerMax® 4.0

Rooftop 과 Solar Park

외관 사양
PowerMax® 4.0 Value
External dimensions  1587 x 664 mm²
Thickness  38 mm
Weight  17 kg
Cell type  CIGS
Frame  none
Front cover  3.2 mm tempered glass
Junction box protection class  IP67
Dimensions of the junction boxes  60 x 60 x 11,5 mm³
Cable lengths (-plug/ +socket)  200 / 320 mm
Cable cross section 2.5 mm²
Connector type  TPCB-4
전기 사양
PowerMax® 4.0 135 140 145 150
Nominal power Pnom *  135 W 140 W 145 W 150 W
Sorting -0/+5 W -0/+5 W -0/+5 W -0/+5 W
Module efficiency η  12.80% 13.30% 13.80% 14.20%
Aperture efficiency η 14.20% 14.70% 15.20% 15.70%
Open-circuit voltage Voc * 78.9 V 79.5 V 80.1 V 80.7 V
Short-circuit current Isc * 2.57 A 2.58 A 2.59 A 2.59 A
Voltage at mpp Vmpp * 59.7 V 60.8 V 61.9 V 63.0 V
Current at mpp Impp * 2.26 A 2.30 A 2.34 A 2.38 A
Max. over-current protection Ir  4.0 A  4.0 A  4.0 A 4.0 A
Max. system voltage Vsys 1000 V 1000 V 1000 V 1000 V

조사 강도 1000/m², 모듈 온도 25°C, AM1.5에 따른 햇빛의 분광분포

* 제조 공차 : -5 % / + 10 %.

공칭 모듈 온도 (NMOT) ​​** 및 AM 1.5에서 측정 된 데이터
PowerMax® 4.0 135 140 145 150
NMOT  40 °C  40 °C  40 °C  40 °C
Nominal power Pnom  101 W  105 W  109 W 113 W
Open-circuit voltage Voc  75 V  76 V  76 V 77 V
Short-circuit current Isc  2.06 A  2.06 A  2.07 A 2.07 A
Voltage at mpp Vmpp  56 V  57 V  58 V 59 V

** NMOT: 모듈 평면조사 강도 800W/m², 대기 온도 20°C, 풍속 1m/s, 개방회로 조건에서 작동하는 모듈 온도

온도 계수
PowerMax® 4.0 Value
Temperature coefficient Pnom -0.39%/°C
Temperature coefficient Voc -230 mV/°C
Temperature coeffizient Isc 0 mA/°C

낮은 조도에서 측정한 DATA :
25 ° C 모듈 온도 및 스펙트럼 AM 1.5에서 1000W/㎡에 비해 200W/㎡의 광도에서의 모듈 효율의 상대적 감소는 6 %입니다. 500W/㎡에서 모듈 효율의 상대적 증가는 + 1 %입니다.

취급, 설치, 작동에 대한 자세한 내용은 "취급, 설치, 안전 핸드북"을 참조 하세요.

지속적인 연구 및 제품 개선의 결과로 제품 데이터 시트의 사양은 사전 공지 없이 변경될 수 있습니다. 모든 정보는 당사가 알고 있는 한 정확하지만 특정 제품의 기능을 법적으로 보증하지는 않습니다. 설치 장비가 제품과 함께 제공되지는 않습니다.

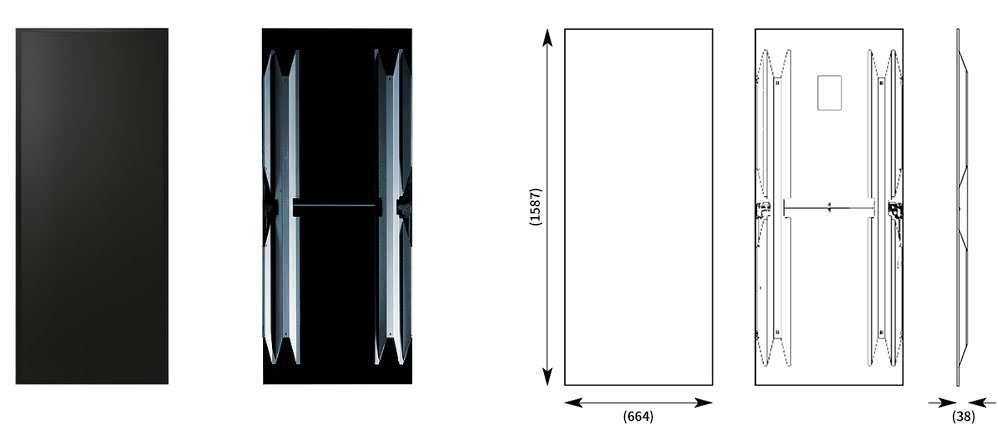

치수
